电缆桥架安装操作工艺的要点说明

  • 时间:2021-09-17
  • 点击:
电缆桥架安装是热控安装工程中比较重要的一个典型安装项目。只有合理规划电缆桥架的安装形式、现场走向的科学性、桥架容量的合理性才能达到预期安装效果,及凸显了热工安装工艺水平,又给后期的热控电缆敷设、就地控制设备的布置创造好的条件。今天厂家简单谈谈电缆桥架安装操作工艺的要点。来看看吧
一、规划定位
 根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度》,确定并标出支撑物的具体位置。
二、固定件 安装
1、采用直径不小于8mm的圆钢自制或选用成品,在土建结构,施工中划定的位置预埋,注意固定牢固,用胶布包缠螺纹部分。
2、金属膨胀螺栓安装。
(1)使用与C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
(2)钻孔直径的误差不得超过加减0.5mm~0.3mm。深度误差不得超过加减3mm。钻孔后应将孔内残存的碎屑清除干净。
(3)打孔的深度应以将套管全部埋入墙内或顶板内,表面平齐为宜。
(4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。
3、预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢固。
三、桥架支撑件安装
1、桥架支撑件在室内安装常用的几种型式,参照国标图86SD169电缆桥架安装。
2、自制支架与吊架所用扁铁规格不应小于30×3mm,扁钢规格不小于25×25×3mm,圆钢不小于Ø8。自制吊支架必须按设计要求进行防腐处理。
3、支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。
4、轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径不应小于8mm,支承应固定在主龙骨上,不允许固定在辅助龙骨上。
5、钢结构:可将支架或吊家直接焊在钢结构上,也可用万能吊具进行安装。
四、梯架、托盘、线槽安装
1、梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,蝶母应位于梯架、托盘、线槽外侧。
2、桥架与电气柜、箱、和接茬时,进线和出线口处应用包脚连接,并用螺丝紧固,末端应加装封堵。
3、桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端需固定。
4、电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施。
注:施工前将要封堵部位清理干净。
五、金属桥架的接地保护
1、桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧点紧固后可不做跨接地线。如设计另有要求的按设计施工。
2、桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。
3、桥架和吊袈必须钻通眼用爪型螺丝连接。
六、室内电缆桥架上敷设电缆
1、室内电缆桥架敷设的电缆不应有黄麻或其它易燃材料外护层,否则在室内部分的电缆应剥除麻护层,并对铠装加以防腐处理。
2、在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。
3、电缆敷设前应清扫桥架,检查桥架又无毛刺等可能划伤电缆的缺陷,并予以处理。
4、电缆在桥架上可以无间距敷设,应分层敷设且排列整齐,不应交叉。
5、桥架内电缆应在首端、尾端、转弯即每隔50m处设编号、型号及起止点等标记。标记应清洗齐全,挂装整齐。

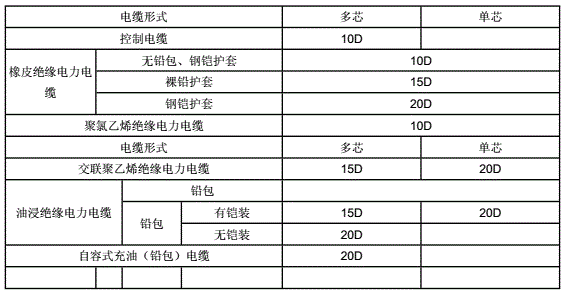

6、电缆敷设时弯曲半径应满足下表要求
注:电缆最小弯曲半径
电缆桥架安装操作工艺的要点说明
其中,表中D为电缆外径
7、在建筑物中有变形缝处敷设的电缆应留有余量。
七、成品保护
1、室内沿桥架或托盘敷设电缆,已在管道及空调工程基本施工完毕后进行,防止其它专业施工时损伤电缆。
2、电缆两端头处的门窗装好,并加锁,防止电缆丢失或损毁。
八、安全注意事项
1、电桥架安装时,其下方不应有人停留。进入现场应戴安全帽。
2、使用人字梯必须坚固,距梯脚40一60cma处要设拉绳,防止劈开。使用单梯上端要绑牢,下端应有人扶持。
3、使用电气设备、电动工具要有可靠的保护接地(接零)措施。打眼时,要戴防护眼镜,工作地点下方不得站人。
九、质量通病及其防治
1、沿桥架敷设电缆时,应防止电缆排列混乱,不整齐,交叉严重。在电缆敷设前须将电缆时先排列好,画出排列表进行施工。电缆敷设时,应敷设一根整理一根、卡固一根。
2、电缆弯曲半径不符合要求。在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面积电缆的弯曲半径的要求,并考虑好电缆的排列位置。
十、环境关健要求
1、使用各种机械必须控制噪声污染。
2、剔凿墙体必须喷水控制粉尘污染。
3 、各种废弃物、电缆绝缘皮禁止到处乱扔防止化学污染。
